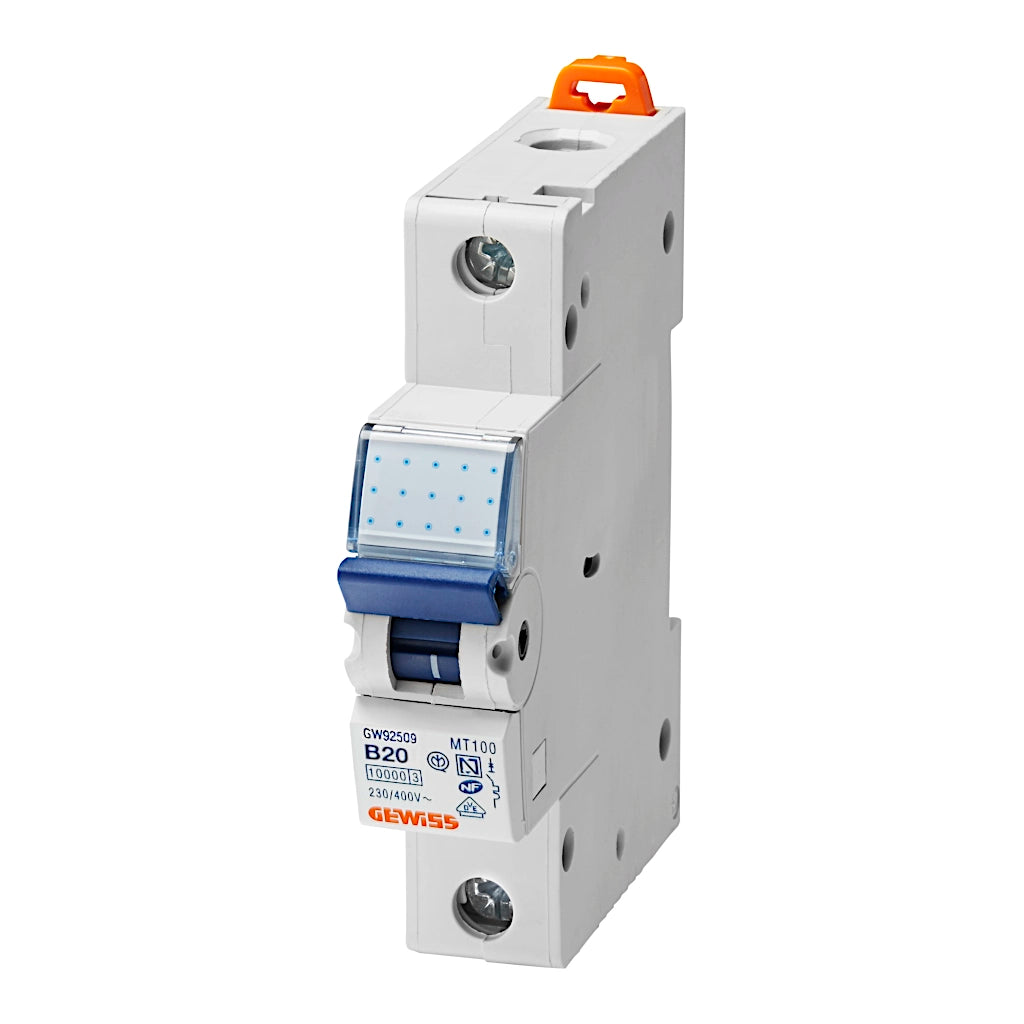

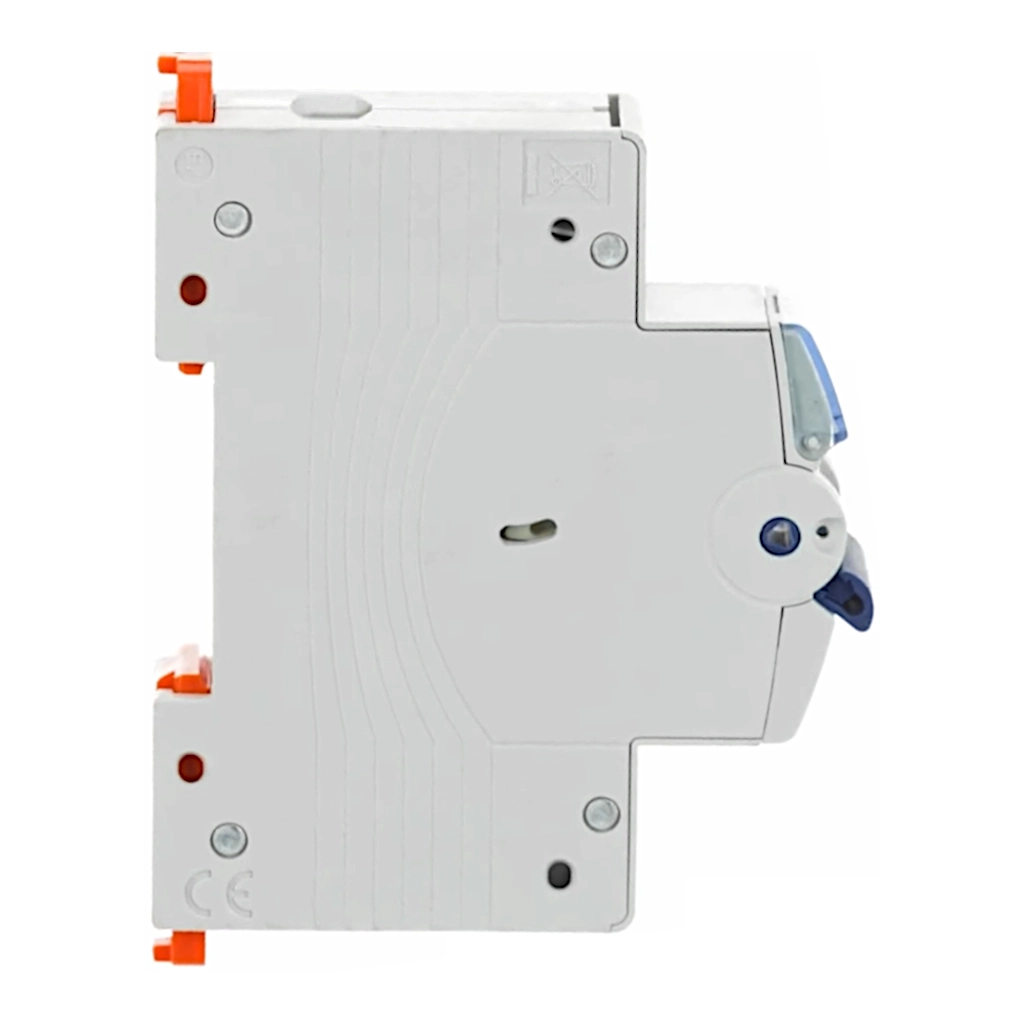

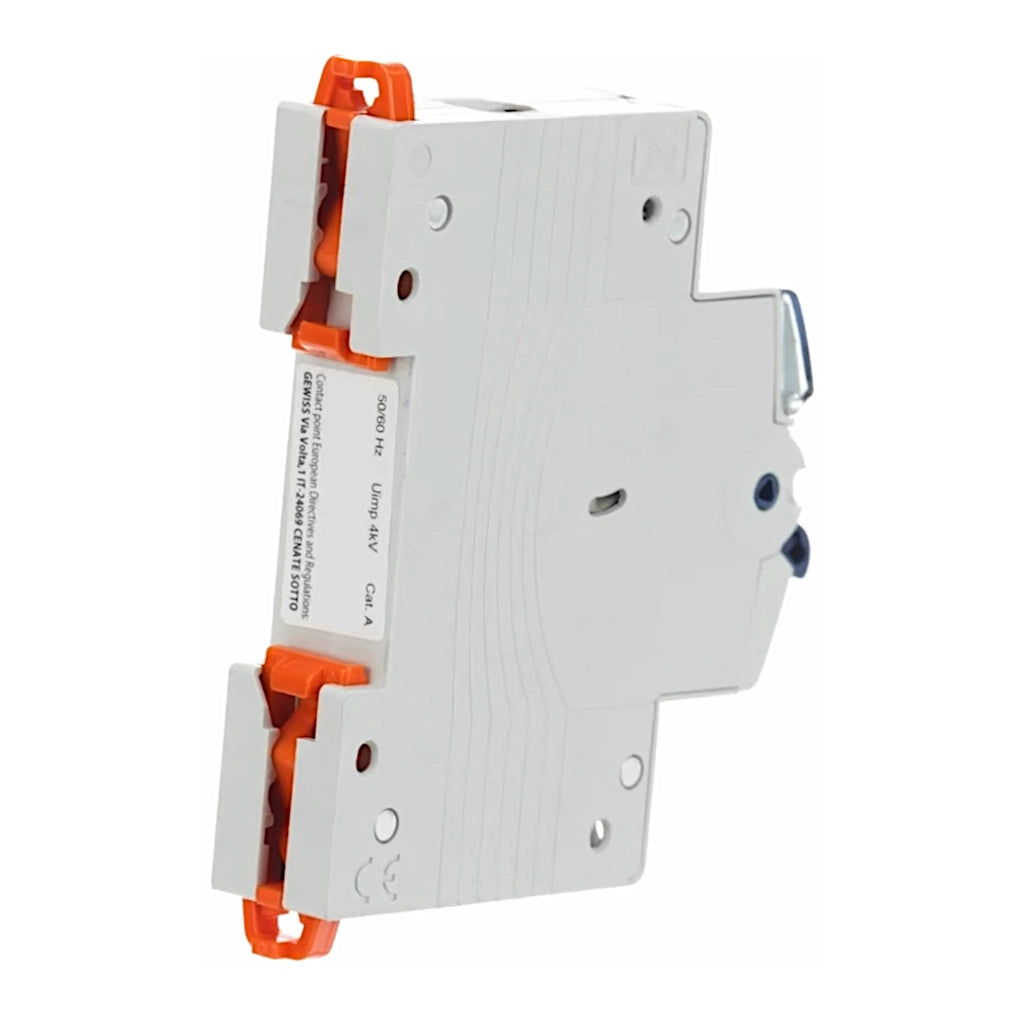

Gewiss Leitungsschutzschalter MT100 B20A (GW92509)

Der Leitungsschutzschalter, oft auch als LS-Schalter oder Sicherungsautomat bezeichnet, dient dem Schutz elektrischer Leitungen und angeschlossener Geräte vor Schäden durch Überlast oder Kurzschlüsse. Er unterbricht automatisch den Stromfluss, wenn ein zu hoher Strom auftritt, und verhindert so potenzielle Brände oder Schäden an der Elektroinstallation.

Im Falle einer Überlast, also eines länger anhaltenden Überstroms, reagiert der thermische Auslöser des LS-Schalters. Ein Bimetallstreifen im Inneren erwärmt sich, verbiegt sich und löst den Schaltmechanismus aus. Der Bemessungsstrom von 6A gibt dabei an, bis zu welcher Stromstärke der Schalter den Stromkreis sicher leiten kann.

Bei einem Kurzschluss, bei dem ein sehr hoher Stromfluss in kurzer Zeit auftritt, greift der elektromagnetische Auslöser des LS-Schalters ein. Eine Spule erzeugt ein Magnetfeld, das den Schaltmechanismus sofort auslöst und den Stromkreis unterbricht. Das Bemessungsschaltvermögen von 10kA gibt an, welche Höhe von Kurzschlussströmen der Schalter sicher abschalten kann.

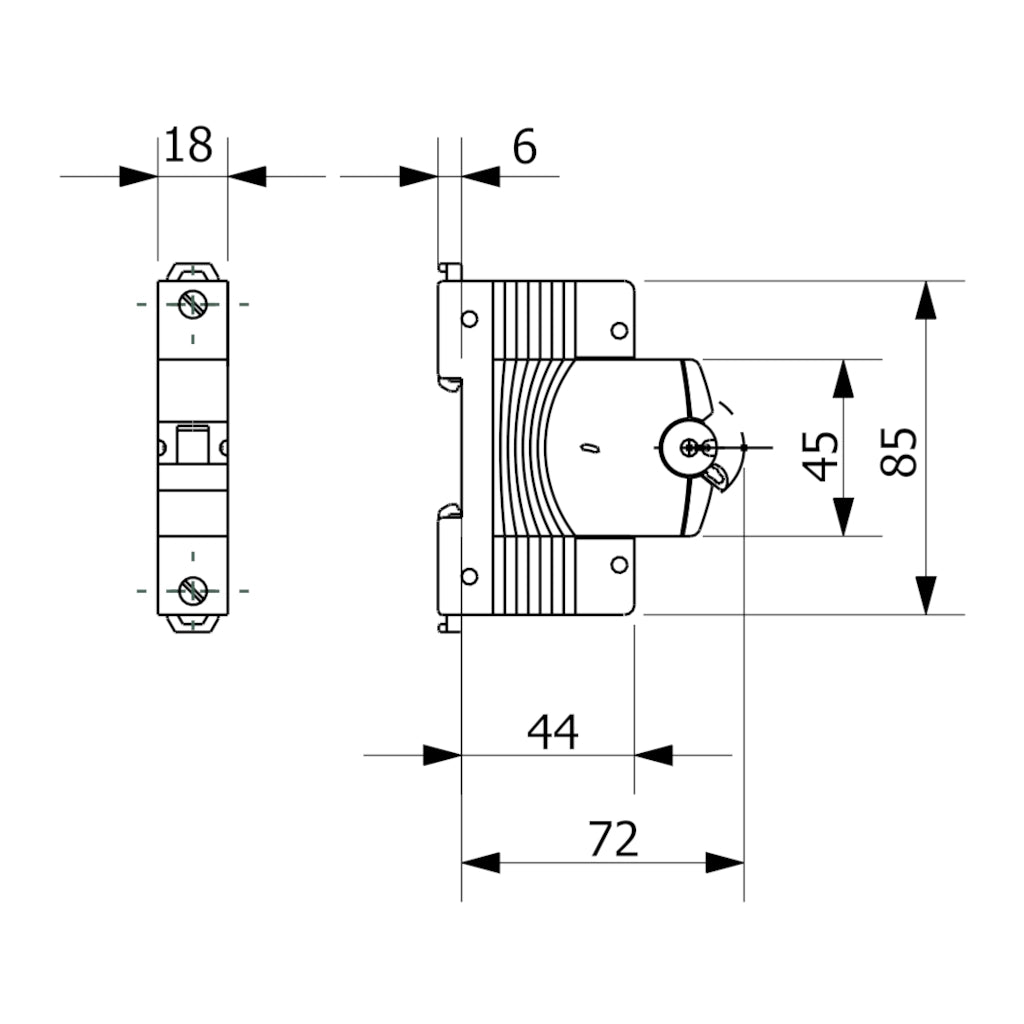

• Bemessungsstrom 20A

• Charakteristik B
• TE 1 - 1-polig
• Baureihe 90 MCB

• Bemessungsspannung 230 - 400 V
• Anschlussquerschnitt flexible & starre Leiter <=1x35 / <=2x16 / <=1x16+2x10 mm²
• Schaltvermögen EN 60898 230V (Icn) 10000 A /  (Ics) 0,75 x Icn

• Schaltvermögen EN 60947-2 230V (Icu) 15 kA / (Ics) 50% Icu

• Isolationsspannung (Ui) 500 V

• min. Betriebsspannung 12V AC/DC

• Bemessungsfrequenz 50/60 Hz
• max. Betriebsspannung 440V AC / 220V DC
• Betriebstemperatur -25 bis +60 °C
